: HEP-15/16/17电气阀门定位器

时间:2025-10-15 来源:西安美天机电设备有限公司浏览次数: 167次

HEP电气阀门定位器是调节阀的主要附件，它能把调节器输出的电流信号转换成驱动气动调节阀的气信号与调节阀配套使用，可以克服阀杆摩擦力和阀芯的不平衡力，提高调节阀响应速度，从而保证调节阀按照调节输出的电信号正确定位。

产品型号：HEP-15/16/17
服务热线：029-88633439

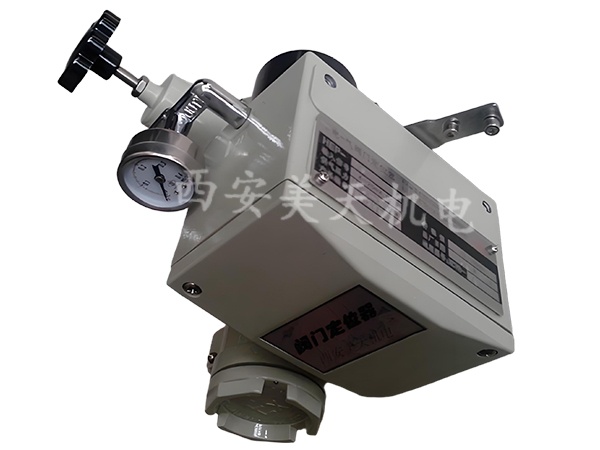

HEP-15 HEP-16 HEP-17阀门定位器

HEP电气阀门定位器是调节阀的主要附件，它能把调节器输出的电流信号转换成驱动气动调节阀的气信号与调节阀配套使用，可以克服阀杆摩擦力和阀芯的不平衡力，提高调节阀响应速度，从而保证调节阀按照调节输出的电信号正确定位。

HEP定位器有三种，其型号及结果特点如下：

类型	型号	外壳防护等级	IP 65	使用场景
防爆型	HEP-15	IP 65	隔爆型Exd Ⅱ BT6	适用于GB3836.1-2000《爆炸环境用防爆电气设备通用要求》附录A规定的相应爆炸性混合物的场所。
防爆型	HEP-16		本质安全型Exia Ⅱ CT6	适用于GB3836.1-2000《爆炸环境用防爆电气设备通用要求》附录A规定的相应爆炸性混合物的场所。
普通型	HEP-17			非危险场所

隔爆型定位器按GB3836.4-2000《爆炸环境用防爆电气设备隔爆型电气设备“d”》设计制造。

本质安全型定位器按GB3836.4-2000《爆炸环境用防爆电气设备本质安全型电路和电气设备“i”》设计制造。

防爆型定位器经国家防爆电气产品质量监督检测试验中心检验合格。本质安全型定位器与规定的各型安全栅配套使用，可构成本质安全防爆系统，本质安全型定位器分程操作台数不能超过两台。

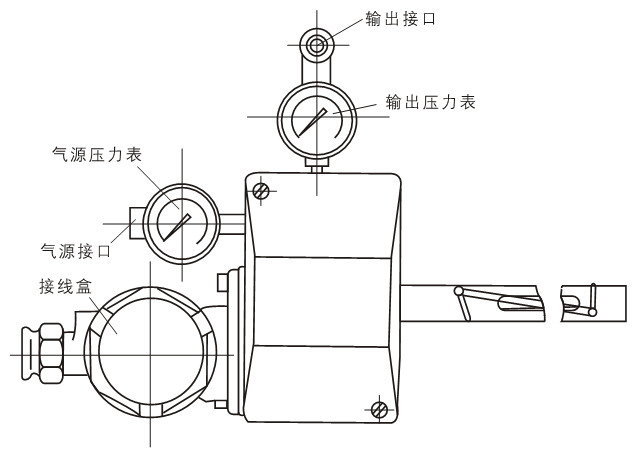

HEP定位器外形图

一、组成

HEP电气阀门定位器由下列各部分组成：把电信号转变成机械位移的磁体线圈部件、把位移转变成喷嘴背压的喷嘴挡板机构，放大喷嘴背压的放大器，对输出压力进行反馈的反馈杠杆机构，及调整行程的调整机构。

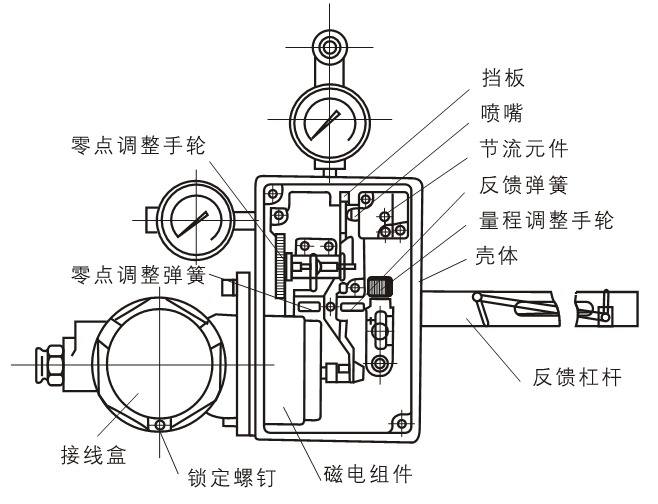

HEP定位器结构图

隔爆型定位器一定带引线组件，本质安全型定位器在电磁线圈的两端连接两个稳压管，以熄灭火花。

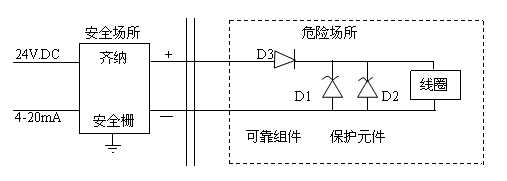

本质安全型定位器接线图

对于本安型定位器（HEP-16）从安全栅到定位器之间连接导线或电缆的最大允许分布电感值为1.0mH，最大允许分布电容值为0.04μF.

二、技术参数

1.精度：小于全行程的±1%

2.回差：小于全行程1%

3.死区：小于全行程0.4%

4.特性：线性、快开、等百分比

5.气源压力：0.14~0.16MPa，0.17~0.5MPa

6.最大流量：140L/min（气源压力为0.4MPa时）

7.耗气量：5L/h（气源压力为0.4MPa时）

8.环境温度：-40~80℃（防爆型环境温度：-20~60℃）

9.环境湿度：5-100%RH

10.行程：12-100mm

11.输入阻抗：250Ω（4-20mA.DC）

100Ω（10-50mA.DC）

12.气管接头：RC1/4

13.电气连接：G1/2螺纹

14.重量：3.5kg（带减压阀重4.2kg）
