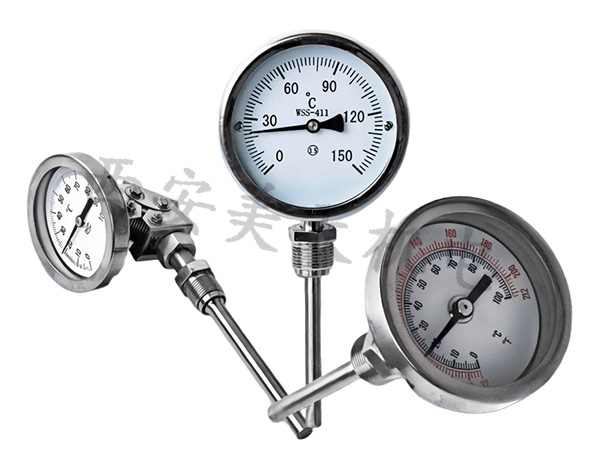

工业级双金属温度计
时间:2026-03-06 来源:西安美天机电设备有限公司 浏览次数: 54次工作原理核心基于双金属效应：由两种热膨胀系数差异显著的金属片（如高膨胀黄铜 / 镍铬合金 + 低膨胀因瓦合金）经轧制 / 焊接紧密复合，绕成螺旋状感温元件；一端固定在保护套管内，另一端连接传动轴与指针。温度变化时，两层金属膨胀 / 收缩量不同，使双金属片发生扭转形变，通过机械放大带动指针在表盘直接指示温度，全程无电源，纯机械被动测量。基本结构1、温元件：螺旋双金属片（核心）；2、保护管：不锈钢（304/316）为主，耐温耐压防腐蚀；3、传动机构：轴、齿轮组，负责放大形变；4、表盘与指针：常见 Φ60/Φ100/Φ150mm，轴向、产品型号：WSS-411
服务热线：029-88633439
工作原理
核心基于双金属效应：由两种热膨胀系数差异显著的金属片（如高膨胀黄铜 / 镍铬合金 + 低膨胀因瓦合金）经轧制 / 焊接紧密复合，绕成螺旋状感温元件；一端固定在保护套管内，另一端连接传动轴与指针。温度变化时，两层金属膨胀 / 收缩量不同，使双金属片发生扭转形变，通过机械放大带动指针在表盘直接指示温度，全程无电源，纯机械被动测量。
基本结构
1、温元件：螺旋双金属片（核心）；
2、保护管：不锈钢（304/316）为主，耐温耐压防腐蚀；
3、传动机构：轴、齿轮组，负责放大形变；

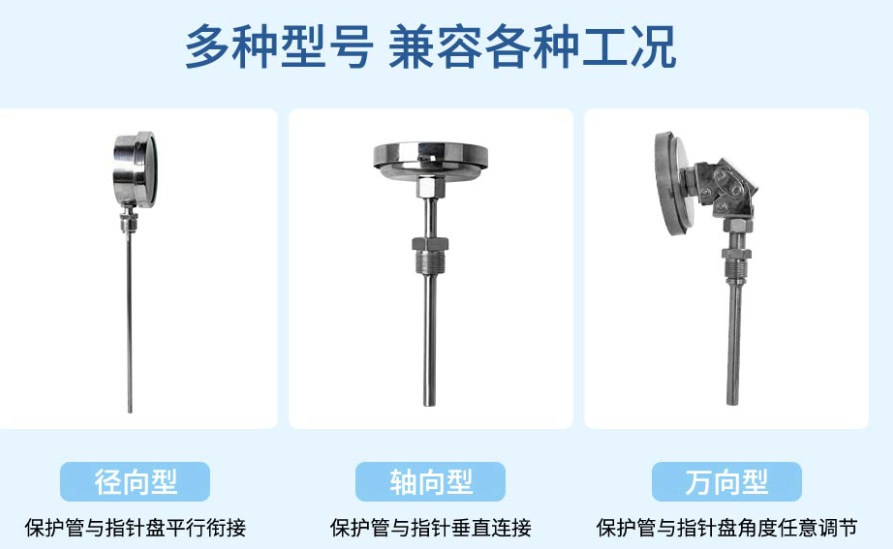

4、表盘与指针：常见 Φ60/Φ100/Φ150mm，轴向、径向、135° 角型、万向四种安装角度；
5、安装螺纹 / 法兰：M27×2（最通用）、M16×1.5、G1/2、G3/4 或法兰连接；
6、可选：电接点（控温）、耐震充液、远传模块、防爆外壳。
安装与维护要点
1、入深度：至少为保护管直径的 10 倍，保证感温充分；
2、避免在死角、强干扰流场安装；
3、定期检查表盘密封性，耐震型防止漏油；
4、严禁超温、超压使用；
5、校准周期按工况 1~2 年一次（送计量机构）。
