关于工业测温元件热电偶的原理解析
时间:2026-03-12 来源:西安美天机电设备有限公司 浏览次数: 74次

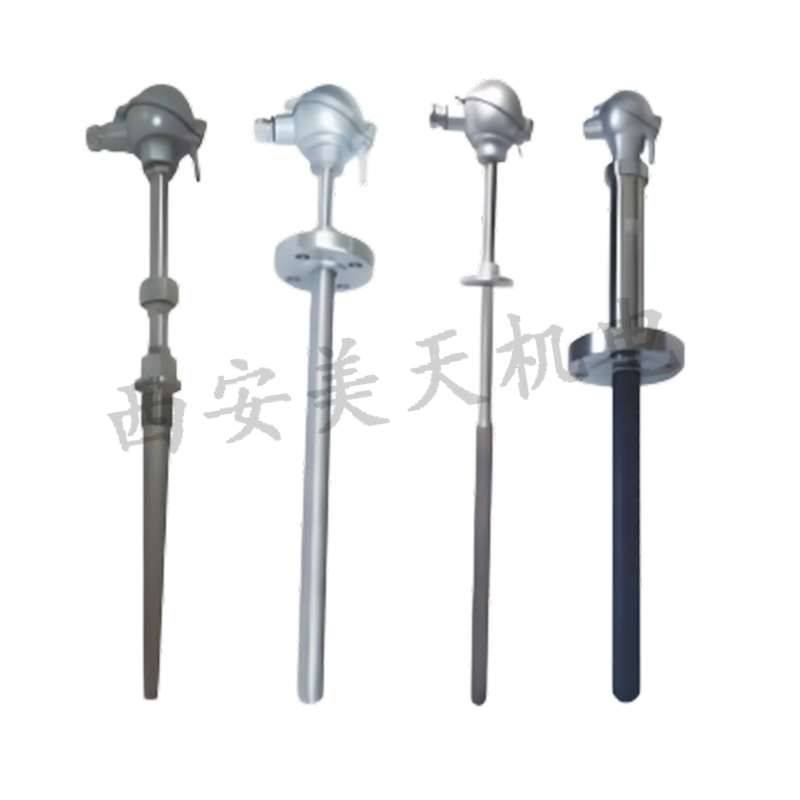

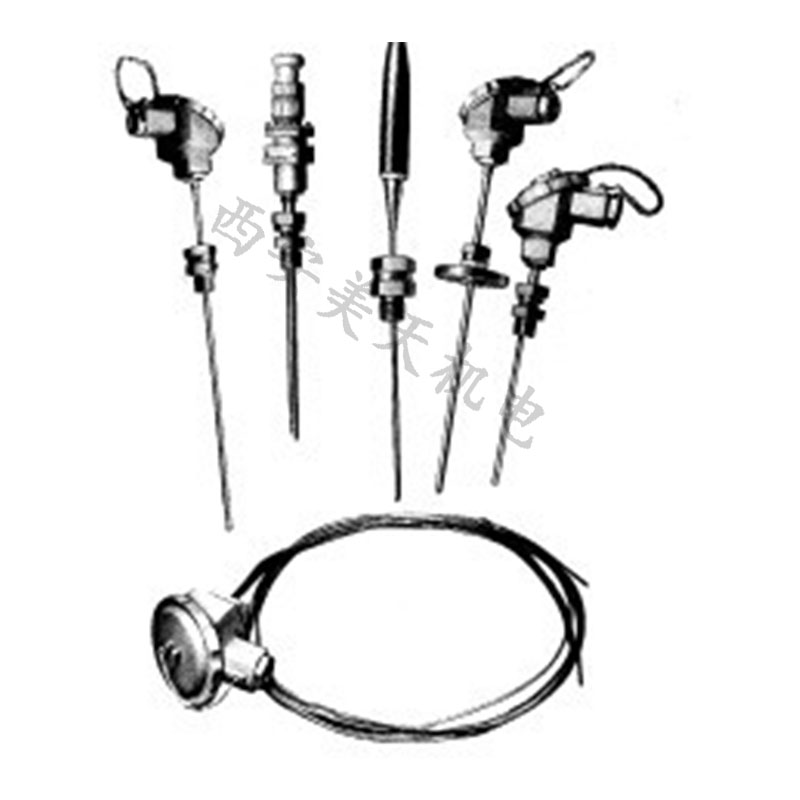

热电偶凭借高精度、宽量程、构造简三大核心优势，稳居工业温度检测元件的首选地位。它通过两种不同金属丝的直接接触进行测量，避免了中间介质的干扰，常规型号可覆盖-50℃至+1600℃的连续测温区间；而在极端环境下，特殊材质如金铁镍铬（低至-269℃）或钨 - 铼（高达+2800℃）更能满足严苛需求。其结构简单，通常由热电极与保护套管组成，既耐用又便于现场安装维护。
热电偶凭借高精度、宽量程、构造简三大核心优势，稳居工业温度检测元件的首选地位。它通过两种不同金属丝的直接接触进行测量，避免了中间介质的干扰，常规型号可覆盖-50℃至+1600℃的连续测温区间；而在极端环境下，特殊材质如金铁镍铬（低至-269℃）或钨 - 铼（高达+2800℃）更能满足严苛需求。其结构简单，通常由热电极与保护套管组成，热电偶既耐用又便于现场安装维护。
一、测温原理：热电效应的直接应用
热电偶的工作基石热电效应。当导体 A 与 B 焊接形成闭合回路，且两端存在温差时，回路中会自动产生电动势并驱动电流。这种将热能直接转换为电能的物理现象，使得热电偶能够敏锐地捕捉温度变化，无需复杂的中间转换环节。
二、种类划分与结构规范
1. 标准化与非标准化分类
标准热电偶：自 1988 年起严格遵循 IEC 国际标准生产，拥有统一的分度表和配套的显示仪表，通用性强，是工业现场的主流选择。
非标准热电偶：专用于特定特殊场合，虽无统一分度表，但在某些极端或特殊工况下具有不可替代性。
2. 关键结构要求
为确保测量数据的可靠性，热电偶的制造与安装需满足以下硬性指标：
焊接质量：热电极焊接点必须牢固，防止断裂或接触不良。
绝缘性能：两极之间必须保持良好绝缘，避免信号短路。
连接可靠：补偿导线与热电极的连接需紧密可靠。
介质隔离：保护套管需有效隔离有害介质，防止热电极被腐蚀或污染。
三、冷端温度补偿：消除误差的关键
由于热电偶材料昂贵且测温点往往远离控制室，工程上常采用补偿导线将冷端延伸至仪表端子。但需注意，补偿导线仅起“延伸”作用，无法自动消除冷端温度（t0）不为 0℃时产生的误差。
四、注意事项：
型号匹配：补偿导线必须与热电偶型号严格对应，不可混用。
极性正确：连接时正负极严禁接反，否则会产生反向误差。
温度限制：补偿导线与热电极的连接点温度不得超过100℃，否则会引入新的测量误差。
