美天机电关于球阀的结构分类与工作原理解析
时间:2025-12-12 来源:西安美天机电设备有限公司 浏览次数: 154次
球阀的品类繁多，但其核心结构与工作逻辑基本一致。这类阀门的启闭核心部件为球状阀芯，主要由阀座、球体、密封圈、阀杆以及各类驱动装置构成。工作时，通过阀杆带动球体旋转 90 度，即可实现阀门的启闭动作，在工业管路系统中承担着介质关断、流量分配、流速调节以及流向切换等关键职能。针对不同的工况条件，阀座需匹配对应的密封结构；而从阀体的结构形式划分，又可分为一片式、两段式与三段式三大类。
球阀的品类繁多，但其核心结构与工作逻辑基本一致。这类阀门的启闭核心部件为球状阀芯，主要由阀座、球体、密封圈、阀杆以及各类驱动装置构成。工作时，通过阀杆带动球体旋转 90 度，即可实现阀门的启闭动作，在工业管路系统中承担着介质关断、流量分配、流速调节以及流向切换等关键职能。针对不同的工况条件，阀座需匹配对应的密封结构；而从阀体的结构形式划分，又可分为一片式、两段式与三段式三大类。

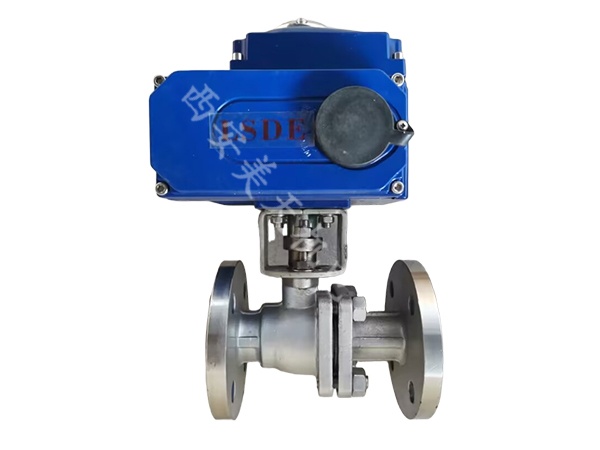

O 型球阀的结构特点
O 型球阀的阀体内腔装配有带中心通孔的球体，其通孔直径与管路口径保持一致，球体可在密封阀座的限位范围内自由转动。为保障密封性能，在管路流向的两侧，均设置了环状弹性密封组件。操作人员只需将球体旋转 90 度，改变通孔与管路的相对方向，就能快速完成阀门的启闭操控。
从结构细节来看，O 型球阀的球形阀芯在密封状态下，会与阀体侧阀座紧密嵌合。其相对运动部件均采用低摩擦系数的自润滑材料，有效降低了操作过程中的扭矩负荷；再配合密封润滑脂的长效润滑保护，进一步提升了阀门操作的灵活性与顺畅度。该类型球阀通常适用于二位式调节场景，具备快开型的流量特性。
O 型球阀的工作原理
当 O 型球阀处于全开状态时，球体通孔与管路完全贯通，形成无阻碍的直管式流道，同时具备双向密封的能力。这种结构赋予了阀门出色的 “自洁” 性能，使其能适应介质杂质含量高、含纤维杂质的两位切断工况。
在阀门启闭的全过程中，球状阀芯始终与阀座保持接触摩擦。阀芯与阀座之间的密封效果，依靠阀座对阀芯的预紧密封力来实现。尤其是采用软密封材质的阀座，凭借其优异的机械强度与物理性能，可大幅提升阀门的密封可靠性，满足严苛工况下的密封需求。

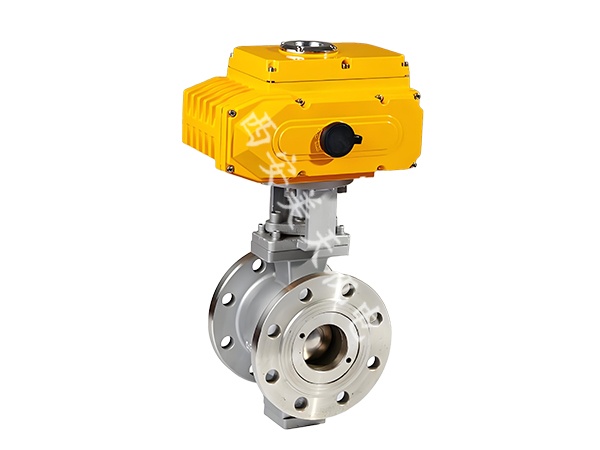

V 型球阀的结构特点
V 型球阀的核心差异在于其阀芯采用了独特的 V 型结构设计，阀芯主体为 1/4 球壳形态，并开设有 V 型流道缺口。这一结构设计让阀门具备流通能力强、调节范围广的优势，同时自带剪切功能，可实现介质的严密关断，特别适用于输送含纤维介质的工况环境。
需要注意的是，V 型球阀大多采用单密封结构设计，其密封方向具有单向性，因此不适合在双向介质流动的管路中使用。凭借强大的剪切与抗堵塞能力，该阀门能有效应对纸浆、砂浆、粘性流体等特殊介质的流量控制任务。
V 型球阀的工作原理
V 型球阀的核心优势源于其阀芯的 V 型刃口设计，这一结构可在介质输送过程中高效切断流体中的纤维与固态杂质。在球体转动过程中，V 型刀口会与阀座形成持续的相切运动，通过剪切作用破除杂质的缠绕与卡滞，而普通球阀因缺乏这一设计，在处理含纤维介质时，极易出现杂质卡阻阀芯的问题，给后续的维修维护带来诸多不便。
此外，V 型球阀多采用法兰连接方式，拆装过程无需专用工具，大幅降低了检修难度。当阀门关闭时，V 型缺口与阀座之间会形成楔形剪切作用，既能实现自洁功能，又可有效防止阀芯卡死。阀体、阀盖与阀座采用金属点对点的密封结构设计，配合低摩擦系数的阀杆弹簧组件，使得阀门操作扭矩更小，运行状态也更为稳定可靠。
以上就是美天机电给大家分享的球阀结构分类和工作原理，也欢迎大家继续关注我们来了解更多阀门相关知识！
