跟美天机电一起来了解气动调节阀构造原理及特点
时间:2025-10-28 来源:西安美天机电设备有限公司 浏览次数: 203次
气动调节阀主要由气动薄膜执行机构与耐低温单、双座阀（或通用调节阀）两大部分构成。其工作流程为：由调节器输出的信号压力，被输送至气动薄膜执行机构的气室内部。该压力在气室内转化为机械推力，通过连接杆件驱动阀芯发生位移。阀芯位置的改变会直接导致阀门流通截面积的相应变化，进而实现对管道内介质流量的精准调节与控制。
气动调节阀整体构造与工作原理：
气动调节阀主要由气动薄膜执行机构与耐低温单、双座阀（或通用调节阀）两大部分构成。其工作流程为：由调节器输出的信号压力，被输送至气动薄膜执行机构的气室内部。该压力在气室内转化为机械推力，通过连接杆件驱动阀芯发生位移。阀芯位置的改变会直接导致阀门流通截面积的相应变化，进而实现对管道内介质流量的精准调节与控制。
在工业应用中，气动调节阀需与气动调节器、减压阀、定位器及其他配套仪表协同工作，共同完成对管道系统内温度、压力、液位、流量等关键工艺参数的自动化调控，确保生产过程稳定运行。
典型产品介绍：

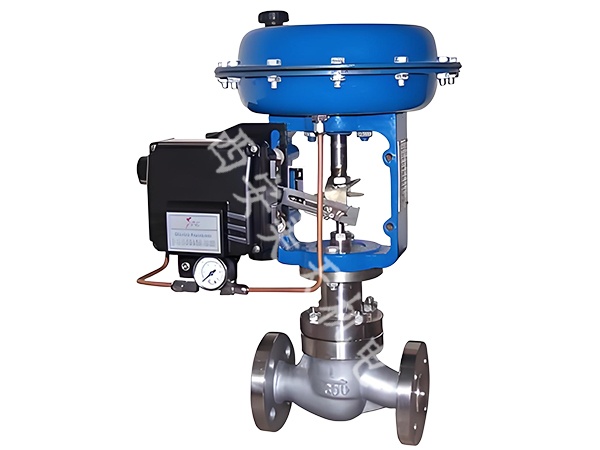

1. ZJHP 精小型气动薄膜单座调节阀
ZJHP 型精小型气动单座调节阀，采用气动多弹簧薄膜执行机构与低流阻单座阀组合设计。其中，新型执行机构具备高度低、重量轻的显著优势，极大简化了现场安装调试流程；新型阀体则采用紧凑化结构，内部流道设计通畅合理，拥有较大的流量系数，流体通过能力优异。
该产品系列丰富，涵盖标准型、调节切断型、波纹管密封型、夹套保温型等多个品种，可满足不同工况需求。其适用的介质温度范围广泛，从 - 200℃至 + 560℃之间，包含多个温度档次，能适配多种高低温工业环境。
2. ZJHM 精小型气动套筒调节阀
ZJHM 型精小型气动套筒调节阀，是一款集小型化、轻量化、高性能、大容量于一体的新型产品，完全符合 IEC 标准，属于新一代通用型工业调节阀。该阀门设计先进，结构优化，适用于处理一般流体介质，并能满足常规工艺条件下生产过程控制系统的调节要求，在工业自动化领域具有广泛的应用前景。
