快来了解调节阀是如何实现流量调节的吧
时间:2026-04-14 来源:西安美天机电设备有限公司 浏览次数: 8次
调节阀实现流量调节的核心原理，是通过改变阀芯与阀座之间的流通截面积来控制流体（液体、气体或蒸汽）的流量。简单来说，就像控制水龙头的开合大小一样。接下来，美天机电带大家详细了解。这个过程通常是在一个自动化控制系统中完成的，可以分为以下几个步骤：调节工作流程1、信号输入工业控制系统（如PLC或DCS）根据工艺要求（如需要达到的流量、压力或温度）向调节阀的执行机构发送一个控制信号（如4-20mA的电流信号或0.2-1.0bar的气压信号）。2、执行机构动作执行机构是调节阀的“动力源”，它接收到控制信号后，会将其转换为机...
调节阀实现流量调节的核心原理，是通过改变阀芯与阀座之间的流通截面积来控制流体（液体、气体或蒸汽）的流量。简单来说，就像控制水龙头的开合大小一样。接下来，美天机电带大家详细了解。
这个过程通常是在一个自动化控制系统中完成的，调节阀的流量调节可以分为以下几个步骤：
调节工作流程
1、信号输入
工业控制系统（如PLC或DCS）根据工艺要求（如需要达到的流量、压力或温度）向调节阀的执行机构发送一个控制信号（如4-20mA的电流信号或0.2-1.0bar的气压信号）。
2、执行机构动作
执行机构是调节阀的“动力源”，它接收到控制信号后，会将其转换为机械运动，驱动阀杆。

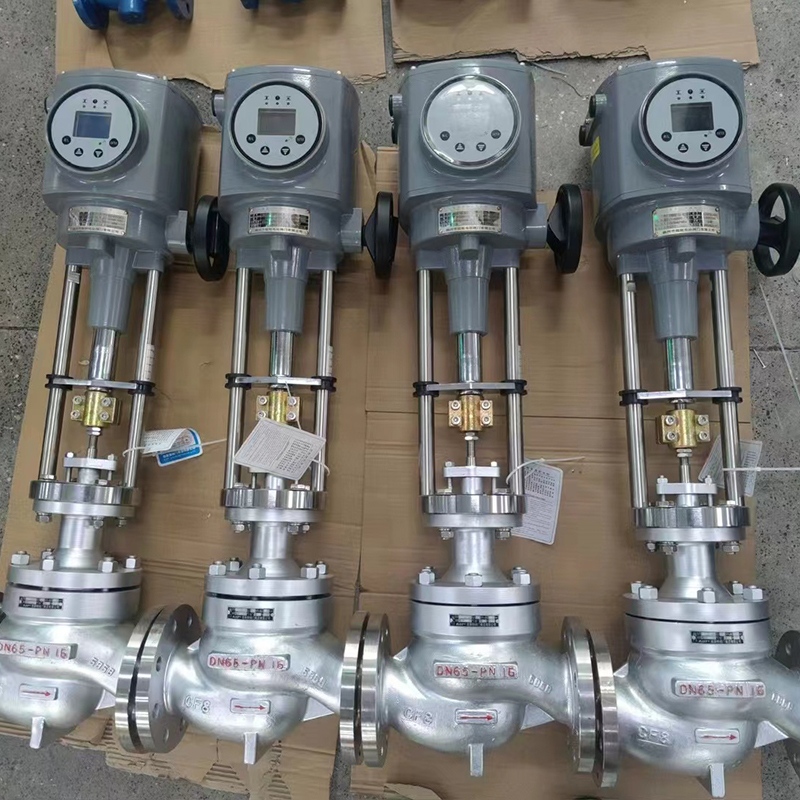

电动执行机构：通过电机驱动阀杆上下移动或旋转。
气动执行机构：利用压缩空气推动膜片或活塞，从而带动阀杆运动。
3、阀芯位置调节
阀杆的运动直接带动阀芯，改变其在阀座内的位置，也就是改变了阀门的开度。
4、流量改变
阀门开度的变化直接决定了流体通道的截面积大小，从而实现对流量的精确控制。
开度增大 → 流通面积增大 → 流量增大
开度减小 → 流通面积减小 → 流量减小
流量特性
为了满足不同工况的调节需求，调节阀的阀芯被设计成不同的形状，从而形成了不同的“流量特性”，即阀门开度与流量之间的关系。常见的有三种：
线性特性：阀门开度与流量成正比关系。开度每增加一个单位，流量也增加一个固定的量。
等百分比特性：阀门开度每增加相同的百分比，流量也增加相同的百分比。这种特性在小开度时调节平缓，大开度时调节灵敏，应用非常广泛。
快开特性：在阀门开启的初始阶段，流量就能迅速达到很大值，适用于需要快速响应的场合。
自力式调节阀
除了上述需要外部能源（电或气）的调节阀，还有一种特殊的类型叫自力式调节阀。
它不需要外部动力，而是巧妙地利用管道内流体自身的压力变化作为驱动力，自动调节阀门开度，以维持流量、压力或温度的恒定。例如，自力式流量调节阀内部通过感应阀前后的压差变化，自动驱动阀芯移动，从而稳定流量。
以上就是美天机电给大家分享的调节阀实现流量调节的方法，还想了解更多就继续关注我们吧。
