热电偶与热电阻：原理、特性及应用区别解析
时间:2026-04-07 来源:西安美天机电设备有限公司 浏览次数: 15次
热电偶与热电阻均属于接触式测温仪表，尽管二者在工业现场的核心作用一致——即测量物体温度，但其背后的物理原理、结构特点及应用场景却存在显著差异。热电偶：高温测量的主力军热电偶是工业温度测量中应用最为广泛的器件之一。其核心优势在于测温范围宽广、性能稳定、结构简单且动态响应迅速。此外，它能够将温度信号转换为标准的4-20mA电信号，非常适合远距离传输及自动化集中控制。1. 测温原理：塞贝克效应热电偶的工作基于“热电效应”，即塞贝克效应。当两种不同材质的导体或半导体首尾相连形成闭合回路时，若两个接点处的温度不同
热电偶与热电阻均属于接触式测温仪表，尽管二者在工业现场的核心作用一致——即测量物体温度，但其背后的物理原理、结构特点及应用场景却存在显著差异。

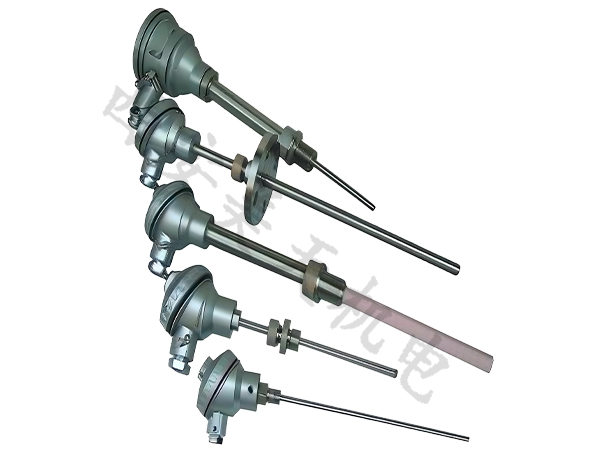

热电偶：高温测量的主力军
热电偶是工业温度测量中应用最为广泛的器件之一。其核心优势在于测温范围宽广、性能稳定、结构简单且动态响应迅速。此外，它能够将温度信号转换为标准的4-20mA电信号，非常适合远距离传输及自动化集中控制。
1. 测温原理：塞贝克效应
热电偶的工作基于“热电效应”，即塞贝克效应。当两种不同材质的导体或半导体首尾相连形成闭合回路时，若两个接点处的温度不同，回路内部便会产生热电势。该电势主要由两部分组成：
温差电势：同一导体两端因温度差异而产生的电势，不同导体因电子密度不同，产生的电势各异。
接触电势：两种不同导体接触时，因电子密度差异导致电子扩散，达到平衡后形成的电势。其大小取决于材料性质及接触点的温度。
2. 标准化分类与材质
目前国际通用的热电偶标准将其分为八个分度号：B、R、S、K、N、E、J和T。
测温范围：最低可测-270℃，最高可达1800℃。
材质分类：B、R、S型属于铂系，因铂为贵重金属，故称为贵金属热电偶；其余型号则统称为廉金属热电偶。
3. 结构形式
普通型：由热电极、绝缘管、保护套管及接线盒组成。
铠装型：将热电偶丝、绝缘材料与金属保护套管经拉伸加工而成的坚实组合体，具有更好的机械强度。
4. 关键配件：补偿导线
热电偶的信号传输依赖专用的补偿导线。其作用是将热电偶的参比端（冷端）延伸至温度稳定的地方。
分类：分为补偿型和延长型。延长型导线的化学成分理论上应与热电偶相同，但实际应用中常采用电子密度相近的材料替代（如铜镍合金）。
接线规则：通常正极接红色线，负极接其余颜色线。

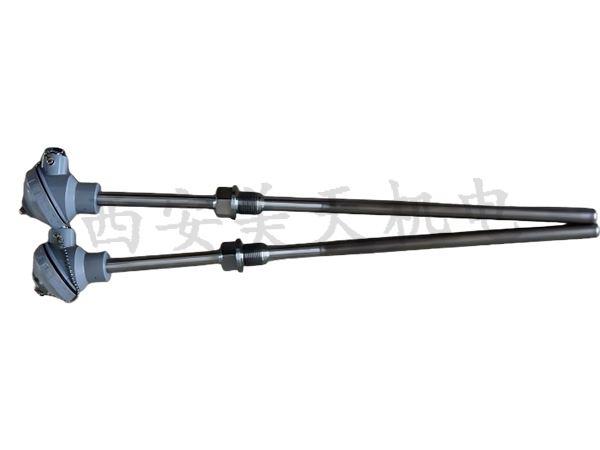

热电阻：中低温高精度的选择
热电阻在工业中同样应用广泛，但受限于材料特性，其测温范围相对较窄。
1. 测温原理：电阻热效应
热电阻利用导体或半导体的电阻值随温度变化而变化的特性来测量温度。
优点：信号可远传、灵敏度高、稳定性强、互换性好且准确度高。
缺点：需要外部电源激励，且由于热惯性，无法像热电偶那样瞬时捕捉温度的剧烈变化。
2. 常见型号与范围
工业常用的热电阻包括Pt100、Pt10、Cu50、Cu100等。
铂热电阻（Pt系列）：测温范围一般为-200℃至800℃。
铜热电阻（Cu系列）：测温范围通常为-40℃至140℃。
3. 成本与连接
与热电偶不同，热电阻不需要专用的补偿导线，且整体造价通常低于热电偶，更适合中低温区域的高精度测量。
通过西安美天机电以上的分享，相信大家都对热电偶和热电阻的区别有了一定的了解，还想了解其他的，欢迎继续关注我们哦~
