: 法兰蝶阀D341X-16Q 蜗轮软密封法兰蝶阀

时间:2026-03-06 来源:西安美天机电设备有限公司浏览次数: 80次

法兰蝶阀D341X-16Q涡轮法兰双向软密封中线蝶阀蜗轮软密封法兰蝶阀是工业管道中应用极广的90° 旋转式截断 / 调节阀门，结合涡轮减速增扭传动与法兰连接，兼顾操作省力、连接稳固与快速启闭的优势。一、核心结构与工作原理1、组成部件：主要由阀体、圆盘形蝶板、阀杆、涡轮蜗杆传动箱、法兰接口、阀座密封（软密封如橡胶 / PTFE，硬密封如金属堆焊）构成；2、传动与动作：转动手轮，蜗杆带动涡轮减速，实现增扭省力；阀杆带动蝶板旋转 90° 完成全开 / 全关，中间角度可实现流量调节；3、法兰连接：按国标（GB/T）、美标（...

产品型号：D341X-16Q
服务热线：029-88633439

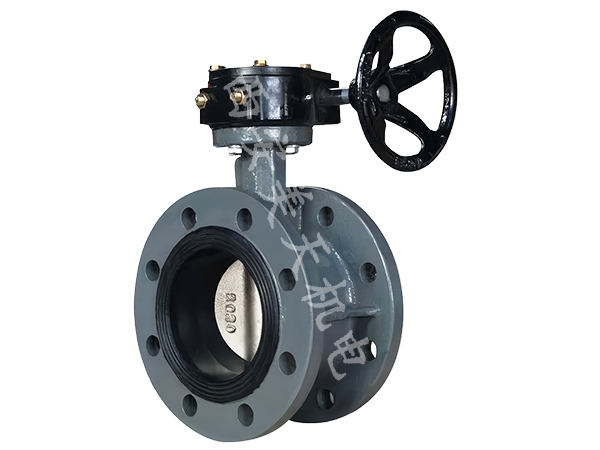

法兰蝶阀D341X-16Q涡轮法兰双向软密封中线蝶阀蜗轮软密封法兰蝶阀

是工业管道中应用极广的90° 旋转式截断 / 调节阀门，结合涡轮减速增扭传动与法兰连接，兼顾操作省力、连接稳固与快速启闭的优势。

一、核心结构与工作原理

1、组成部件：主要由阀体、圆盘形蝶板、阀杆、涡轮蜗杆传动箱、法兰接口、阀座密封（软密封如橡胶 / PTFE，硬密封如金属堆焊）构成；

2、传动与动作：转动手轮，蜗杆带动涡轮减速，实现增扭省力；阀杆带动蝶板旋转 90° 完成全开 / 全关，中间角度可实现流量调节；

3、法兰连接：按国标（GB/T）、美标（ANSI）等标准法兰，通过螺栓紧固，连接牢固、密封可靠，适合大口径与中高压工况；

4、结构分类：中线（对称）、单偏心、双偏心、三偏心；软密封多用于常温低压（水、空气），三偏心金属硬密封可用于高温高压（蒸汽、烟气）。

二、关键性能与特点

操作省力：涡轮减速比可达 10:1 以上，大幅降低大口径 / 高压下的操作扭矩；

启闭迅速：90° 转角，开关速度快，适合需要快速切断的工况；

流阻小、流通能力强：全开时蝶板与流道平行，阻力系数远低于闸阀 / 截止阀；

双向密封：中线软密封通常可实现双向零泄漏；

体积小、重量轻：同口径下比闸阀、球阀更紧凑，安装成本低；

常用参数：公称压力 PN1.0/1.6MPa，温度范围软密封≤120℃，硬密封可达 425℃；适用介质包括水、污水、空气、蒸汽、油品、弱腐蚀介质。
