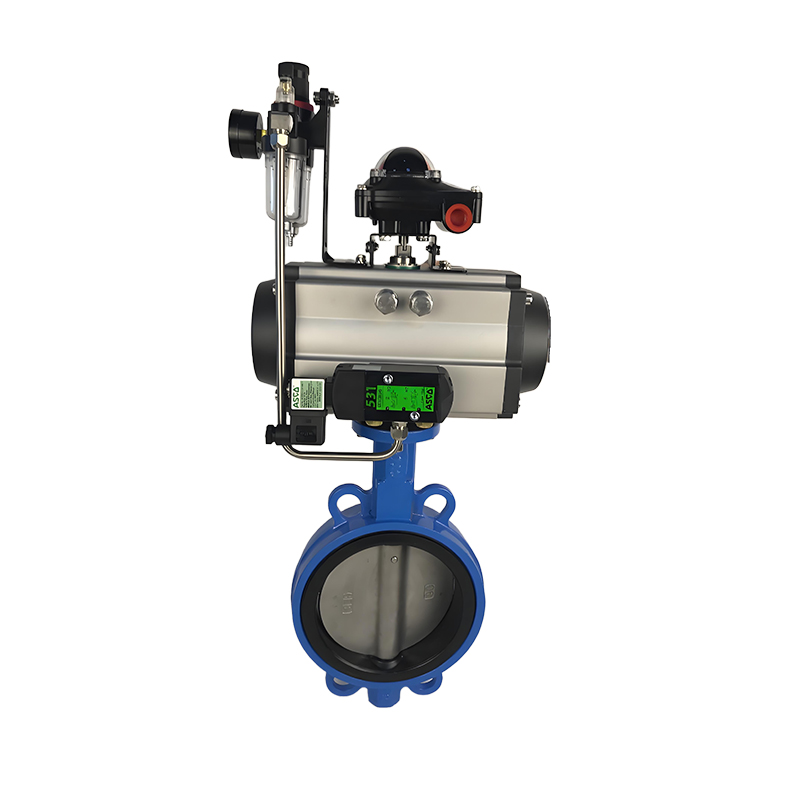

气动对夹式蝶阀FD671X
时间:2025-10-10 来源:西安美天机电设备有限公司 浏览次数: 86次气动对夹式蝶阀FD671X采用尼龙无销蝶板，具有优异的减磨、自润滑性，操作力矩比普通有销蝶阀降低百分之四十。适用于火电厂，矿山、石灰厂、水泥厂、洗衣粉厂等有磨损、腐蚀的粉尘介质。产品型号：FD671X
服务热线：029-88633439
气动蝶阀 气动耐磨蝶阀 FD671X 气动对夹式蝶阀 普通过水蝶阀 耐腐蚀性蝶阀
产品型号：FD671X
适用范围：适用于火电厂，矿山、石灰厂、水泥厂、洗衣粉厂等有磨损、腐蚀的粉尘介质
产品别名：气动粉尘专用蝶阀
连接形式：对夹
公称通径：50-500 mm
适用介质：适用于火电厂，矿山、石灰厂、水泥厂、洗衣粉厂等有磨损、腐蚀的粉尘介质
压力范围：1.0MPa Mpa
适用温度： 0～100℃ ℃
材质：碳钢
气动耐磨蝶阀，其密封圈采用高耐磨橡胶（WRR），具有耐磨损、耐老化、耐温、耐腐蚀等性能。阀板同样采用耐用磨材质，使用寿命长，密封更可靠质量更放心。
FD671X气动耐磨蝶阀主要性能参数：
阀体材质：碳钢，不锈钢 阀座材质 WRR
阀板：尼龙11板 连接形式 对夹
公称通径：50-450mm 压力 1.0MPa
工作温度：0～100℃ 结构形式 杠杆式
传动方式：手动、气动、电动 密封形式 软密封型
适用范围：适用于火电厂，矿山、石灰厂、水泥厂、洗衣粉厂等有磨损、腐蚀的粉尘介质
FD671X气动耐磨蝶阀产品特性：
1：采用尼龙无销蝶板，具有很好的减磨、自润滑性，操作力矩比普通有销蝶阀降低百分之四十。
2：密封面耐磨性好（尼龙耐磨性是铜的七倍），可明显延长蝶阀的使用寿命，与普通中线蝶阀相比，使用寿命可明显延长3倍。
3：尼龙材料无任何毒性，并且抗菌、抗霉，符合人们日益重视的绿色环保要求。
4：尼龙具有优异的耐碱、盐性能，耐弱酸侵蚀，对有机化合物呈惰性，适应范围广。
5：无销连接，保证了介质与金属完全隔离，提高了产品的可靠性，使蝶阀的维修简便易修，省时省工。
6：产品与管道法兰连接尺寸符合现在蝶阀产品的标准。
气动调节蝶阀 零部件材料：
零件名称 | 材料名称 |
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 聚四氟乙烯、柔性石墨 |
气动调节蝶阀 技术参数：
公称通径DN(mm) | 50～1200 |
公称压力 | PN0.6、1.6、2.5MPa |
连接形式 | 法兰式、对夹式 |
阀板形式 | 垂直板式 |
流量特性 | 近似快开型 |
动作范围 | 0～90° |
泄露量 | 按GB/T4213-92，为Kv值的10-4，软密封：零泄漏 |
基本误差 | 带定位器：小于全行程的±2% |
回差 | 带定位器：小于全行程的2% |
可调范围 | 50:1 |
配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 |
控制方式 | 开关两位控制、4-20mA模拟量控制 |
气动调节蝶阀 执行器参数：
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
气动调节蝶阀 性能规范：
公称通径DN(mm) | DN50～1200 | ||||
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
低压气密试验 | 0.5～0.7 | ||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | ||||
订货须知：
一、①气动耐磨蝶阀产品名称与型号
②气动耐磨蝶阀口径
③气动耐磨蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定吉迈公司的气动粉尘专用蝶阀型号，请按气动耐磨蝶阀型号直接向我司销售部订购。
