电动操作器 DFD-0900

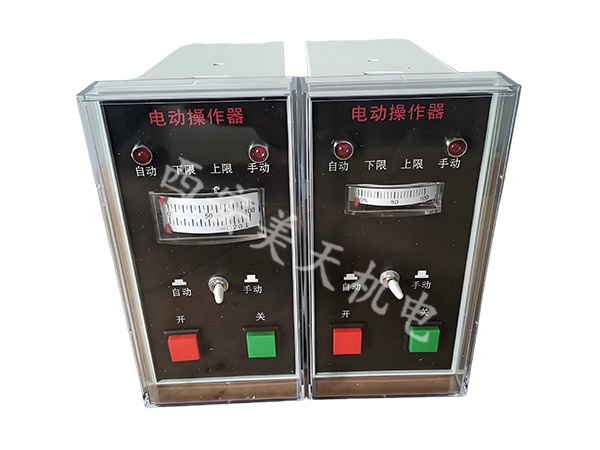

时间:2024-09-03 来源:西安美天机电设备有限公司 浏览次数: 385次DDZ-Ⅲ系列：DFD-1000 电动操作器 DFD-1000型电动操作器是DDZ-III型电动单元组合仪表中的一个辅助单元。适用于由DDZ-III型变送单元、调节单元与电动执行机构所组成的自动调节系统。产品型号：DFD-0900
服务热线：029-88633439
电动操作器 操作器 DFD-0700 DFD-0900 DFD-0500 手操器 电动手操器
一、概述：
DFD-09（00）型电动操作器是工业过程测量和控制系统终端控制单元的辅助单元，具有完成电动执行机构“手动”←→“自动”工作状态切换，远方操作和自动跟踪等功能。
DFD-09（00）型电动操作器安全可靠，安装、调试、操作、维修方便。广泛应用在能源、冶金、化工、建材等行业，在工业过程测量和控制系统中发挥重要作用。
二、规格型号：
DFD-09（00）型电动操作器的规格型号及技术参数见表1。
表1
| 型 号 | 工作信号范围 | 跟踪电压 | 电 流 |
| DFD-09 | 0～10 mA | 0～10 V | 5 A |
| DFD-0900 | 4～20 mA | 1～5V |
三、使用条件：
1、电源电压：220V 50Hz
2、环境条件：
DFD-09（00）型电动操作器为控制室内使用的仪表。
温度：0-50℃
相对湿度：10％～70％
周围空气中无起腐蚀作用的介质。
四．结构与工作原理：
DFD-09（00）型电动操作器(以下简称电动操作器)采用开关工作制原理进行“手动” ←→“自动”工作状态切换及手动操作。自动跟踪是指在“自动”工作状态时将执行机构位置反馈电流在其通道上的电阻-R1两端产生的压降(即跟踪电压)施加在调节器的积分电容两端，使调节器输出电流始终跟踪着执行机构位置反馈电流的变化以保持相等。
DFD-09（00）型电动操作器主要由切换与操作开关、开度表(双针电流表)、电阻器、指示灯等组成。在电动操作器面板上的开度表上部显示调节器输出电流(即伺服放大器的输入电流)，下部显示执行机构的位置反馈电流。指示灯分别显示“手动”、“自动”工作状态
在“手动”工作状态时电动操作器的电路可简化为图2-A，此时“手动”指示灯亮。按动。“▼”(“▲”)开关，执行机构的电动机通电，执行器输出臂向“开”(“关”)方向移动，位置反馈电流在电阻器-R1上产生的跟踪电压通过电动操作器的端子-x4：14x及x4：15与调节器的积分电容并联，同时电动操作器的端子一x4：16与一x4：17短路，PID调节变为PI调节，实现调节器输出电流对执行机构位置反馈电流的快速跟踪：当调节器输出电流与执行机构位置反馈电流相等时电动操作器由“手动”切换到“自动”工作状态，执行机构的输出件仍停留在原位置，实现了由“手动”向“自动”工作状态的无扰动切换。
在“自动”工作状态时电动操作器的电路可简化为图2-B，此时“自动”指示灯亮。当电动操作器由“自动”切换到“手动”工作状态时执行机构的电动机断电，输出件的位置不变，实现了由“自动”向“手动”工作状态的无扰动切换。
