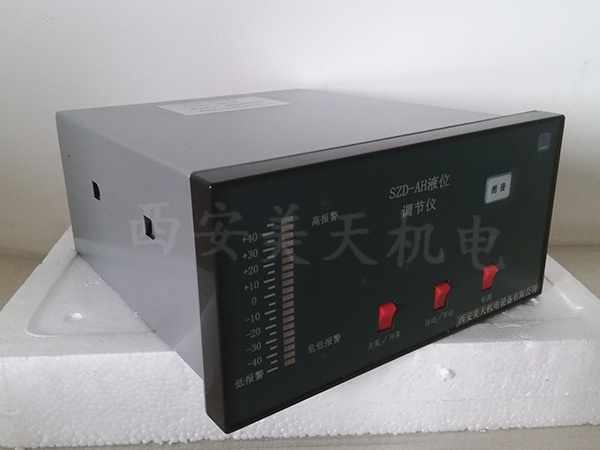

: SZD-AH液位调节仪

时间:2025-10-22 来源:西安美天机电设备有限公司浏览次数: 160次

SZD-AH液位调节仪本仪表调试全部采用面板设置，无需再打开仪表。使之操作简单，适用范围更广泛。仪表表面采用20点或30点双色发光指示，内部线路、结构也作了进一步改进，使整体结构及各部分连线更简单、合理、抗震性更好，提高了仪表的可靠性、稳定性。

产品型号：SZD-AH
服务热线：029-88633439

一、概述：

全新的SZD-C、SZD-AN液位调节仪、就是原来(SZD-A.SZD-AH）仪表，根据用户要求，重新研制设计的。（与原型号仪表功能、接线完全相同）主要用于各种0.5～6T/h工业锅炉水位指示、报警及水位控制，同时也适用其他低压(≤2.5Mpa压力)、密封及开口容器的液位指示、报警及控制。

与原仪表相比，本仪表调试全部采用面板设置，无需再打开仪表。使之操作简单，适用范围更广泛。仪表表面采用20点或30点双色发光指示，内部线路、结构也作了进一步改进，使整体结构及各部分连线更简单、合理、抗震性更好，提高了仪表的可靠性、稳定性。

二、主要技术参数及规格：

1.输入信号: 电感信号、电流信号（4-20mA）

2.输出信号: 4-20mA、0-10mA

3.使用温度： ≥50℃

4.液位显示范围：－50～+50mm或0～100mm(可调) 危低报警：－75mm

5.泵调节范围：－40～+40mm(可调)

6.开泵触点范围：～220V. 5A

7.工作电压：～220V±15％ 50Hz

8.报警触点输出：～220V 10A

9.仪表功耗： ≤10VA

9. 仪表外形尺寸: 80×160×160mm（横式）（高×宽×深）

160×80×160mm(竖式) （高×宽×深）

10．安装方式：盘装式

11．安装孔尺寸： 76＋1×152＋1mm(横式) (高×宽)

152＋1×76＋1mm(竖式) （高×宽）

12．配套传感器：电感浮球传感器UHGG-31A-G、压力变送器等

13．用于其他参数指示及位式调节，选配相应参数变送器，变送器输出信号为标准电流信号0～10mADC或4～20mADC。
