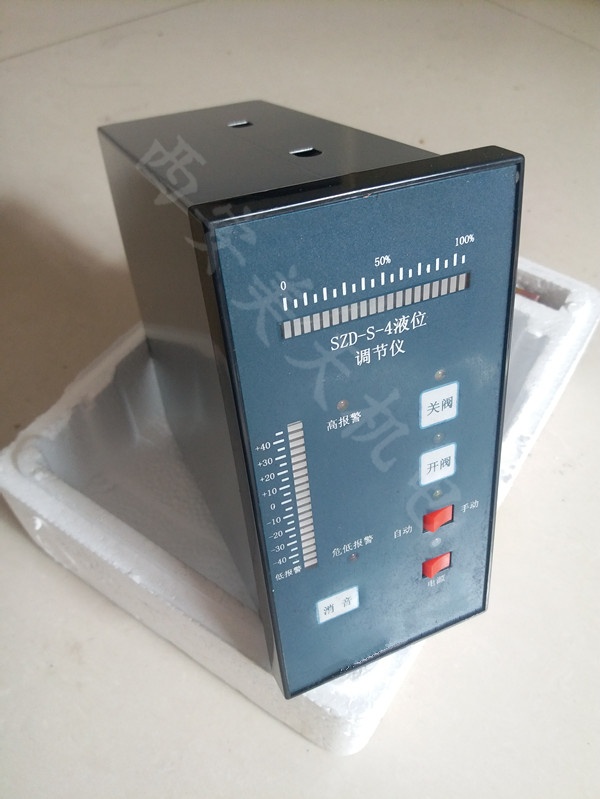

SZD-S-2液位调节仪
时间:2025-10-22 来源:西安美天机电设备有限公司 浏览次数: 157次SZD-S-2液位调节仪由检测液体的传感器将检测的液位变化信号（电感量、电流的变化信号）经交流电桥转换成交流信号，再经检波（或通过开关K5(I)将标准信号0～10mA、4～20mA直接输入）比较、调零、PI放大后，成为一个线性的液位信号。产品型号：SZD-S-2
服务热线：029-88633439
液位调节仪SZD-S-2 SZD-S-4 SZD-S-2 水位调节仪 水位控制仪 液位仪 连续给水调节仪
一．概述：
SZD-S-2BF(横式)、SZD-S-4BF（竖式）型单液位调节仪,是在SZD-A、SZD-AH、SZD-S－2、SZD-S-4型液位调节仪基础上，根据用户要求，重新研制改进，将以上多种仪表统一化、标准化、规范化，便于用户或设计部门选型及使用。本仪表通过切换开关，可自行选择液位输入信号（液位电感输入或0～10mA、4～20mA标准信号输入），亦可自行选择阀位反馈信号（0～10mA、4～20mA或电阻信号），使之适用范围更广泛。
SZD-S－2BF、SZD-S-4BF系列泵阀一体调节仪为PI连续给水调节装置，主要适用于1～35T/h，压力≤2.5Mpa的各类锅炉筒水位自动调节。
调节系统由安装在锅炉上的电感浮球传感器（简称传感器，型号为UHGG-31A-G），液位调节仪和安装在锅炉给水管路上的电动调节阀（ZAZ或DKZ 、DKJ）、水泵四部分组成。
液位调节仪具有水位高低显示、阀位开度指示，高、低、危低水位极限声光报警、报警消音、及报警信号触点输出，调节阀可自动/手动切换。同时输出0～10mA或4～20mA(用户可自行切换)液位信号供记录仪使用。也可将其它传感器（包括压力、温度等）转换成标准信号（0～10mA或4～20mA）送入仪表，进行比例调节。
二.调节系统的特点
1．本调节系统能够根据锅炉水位的变化自动调节给水量，连续进水，使锅炉的蒸发量和进水量趋于相对平稳状态，以维持锅炉筒水位处于正常位置。避免了锅炉筒水位出现过低或过高现象。但在蒸汽用量很小的情况下，蒸汽量和进水量出现不平衡时，水位出现过高，调节阀全部关闭后停止水泵工作，水位下降一定时，启动水泵，阀门全部打开，保护和延长锅炉的使用寿命。
2．本调节系统避免了断续给水引起的水泵频繁启动时，对电网的影响和对省煤器的温度冲击，延长了辅机和电器的使用寿命。
3．由于连续给水，充分利用了省煤器的热能，可降低煤耗，具有一定的节能效果。
4．本调节系统也适用于其他低压容器和开口容器的自动控制。
三．主要技术参数及规格：
1． 适用介质： 非腐蚀性液体比重≥0.8
2．工作压力： 传感器≤2.5Mpa
3．使用温度： 传感器≤250℃
仪表0～50℃
4．相对湿度：≤85％
5．工作电压： ～220V±15％ 50Hz
6. 功 耗：<10VA
7．液位显示范围： -50mm～+50mm 或0～100mm(用户可调)
危低报警：-75mm
8．阀位反馈信号: 0～10mA 或（ 4～20mA）（DKZ310或DKJ310、DKZ410、DKJ410） 电阻信号:（电位器）（ZAZ执行器）（用户可调）
9．液位输出信号：0～10mA或4～20mA（对应液位-50～+50mm或0～100mm）
10.报警触点输出： ～220V ,10A
11.开关阀触点输出：～220V ,10A
12.开关泵触点输出：～220，5A
13．开关泵启动范围：－50mm～＋50mm(用户可调)
13.仪表尺寸： 80×160×250mm（横式）（盘式安装）（高×宽×深）
160×80×250mm(竖式) （盘式安装）（高×宽×深）
14.开口尺寸： 76±1×152±1 (横式)
152±1×75 ±1 (竖式)
15.传感器法兰距：300±2、350±2、400±2、440±2mm (选用规格)也可定制
16.调节阀通径：Dg16、Dg20、Dg25、Dg32、Dg40、Dg50 (选用规格)
17.调节仪重量：≤3Kg
四．工作原理：
由检测液体的传感器将检测的液位变化信号（电感量、电流的变化信号）经交流电桥转换成交流信号，再经检波（或通过开关K5(I)将标准信号0～10mA、4～20mA直接输入）比较、调零、PI放大后，成为一个线性的液位信号。此信号与水位给定信号、阀位反馈信号，进行比较，经比例运算后，输出一个三位电信号（开、停、关），控制电调阀上的电动执行器，根据锅炉筒水位高低连续改变进水量，以保持锅炉筒水位控制在正常水位线上下波动，当进水量与负荷趋于相对平衡时，阀门就调整在相应的开度，当进水量与负荷不平衡时，阀门全部关闭后液位继续上升，水泵停止工作。
